Výběr nástroje / CNC upínací systémy

Co z toho plyne v praxi?

Typ upínače neurčuje práce, ale vřeteno stroje. ISO30 a HSK63F se liší způsobem uchycení ve vřetenu — kleštinu i matici mají oba stejné. Až potom řešíte, jestli potřebujete kleštinový upínač, upínač na trn nebo prodloužený.

• Nejdřív zjistěte, jaké rozhraní má vaše vřeteno — ISO30, nebo HSK63F.
• Kleštinový upínač zvládne díky výměně kleštiny různé průměry stopky nástroje.
• Opotřebená kleština nebo špinavé sedlo sníží upínací sílu — a to poznáte na hraně i na životnosti nástroje.

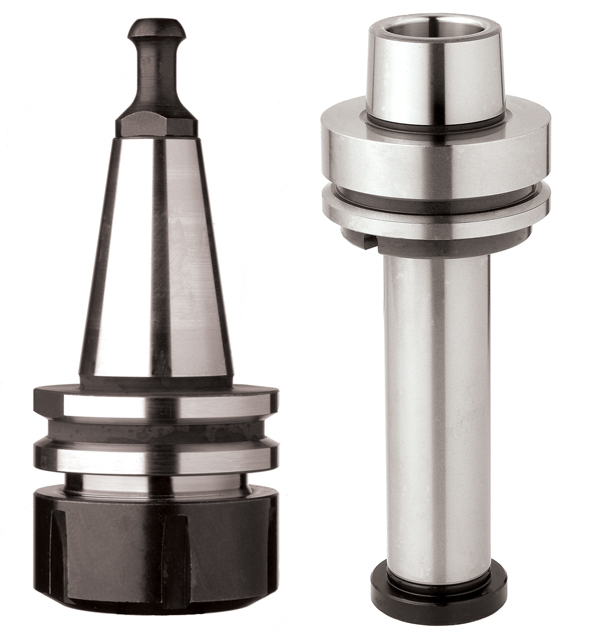

ISO30 a HSK63F: v čem je rozdíl

Oba systémy používají kleštinu sešroubovanou maticí. Liší se tím, jak dosednou do vřetena stroje — a právě to rozhoduje, který si můžete nasadit.

U ISO30 navíc vybíráte i vhodné sklíčidlo. HSK63F se upíná přímo. Který z nich potřebujete, není otázka preference, ale toho, co má vaše vřeteno.

Jaká provedení upínačů existují

Poznámka z praxe: údržba rozhoduje

Kvalitní upínač sám o sobě nestačí. Sedlo upínače i pouzdro se musí pravidelně čistit — nečistota v sedle rozhodí souosost stejně jistě jako vadný nástroj.

Druhá věc jsou kleštiny. Časem ztrácejí pružnost a s ní i upínací sílu. Když se kleština nevymění včas, výsledkem bývá zhoršená kvalita břitu, zlomený nástroj a v horším případě i poškozené vřeteno stroje. Kleština je spotřební díl — počítejte s tím a měňte ji dřív, než začne dělat problémy.

ITA — Upínač ISO-30 na kleštinový systém ER32, D 20, RH

2 107,00 Kč 1 896,30 Kč −10 %

bez DPH

Kleštinový upínač pro vřetena ISO30. Systém ER32 pokryje běžné průměry stopky (od 3 mm), takže na jednom upínači protočíte víc fréz. Volba pro stroje s kuželovým rozhraním ISO30.

Detail produktu

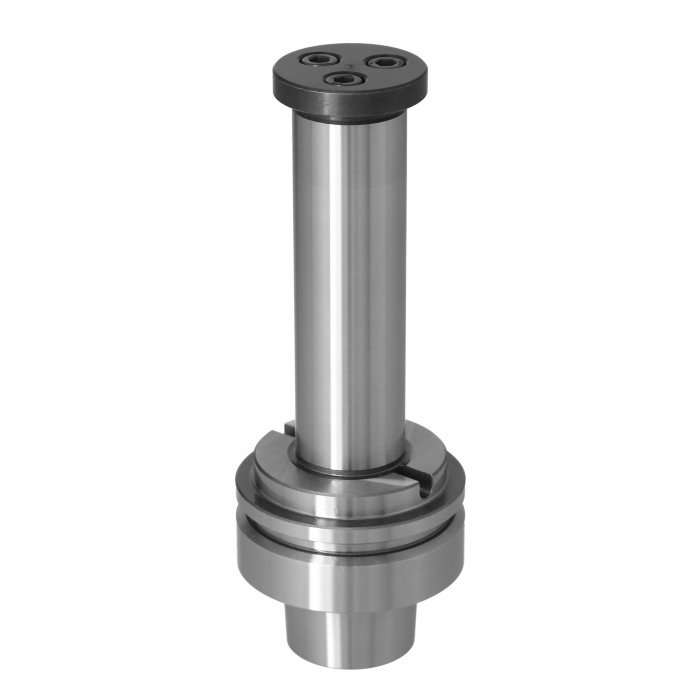

ITA — Upínač HSK63F na upínací trn, D 30

3 197,00 Kč 2 877,30 Kč −10 %

bez DPH

Upínač na trn pro vřetena HSK63F. Trn D 30 nese hlavy a kotoučové pily, tedy nástroje s upínacím otvorem místo stopky. Volba pro stroje s rozhraním HSK63F.

Detail produktu

Uvedené ceny jsou bez DPH a platí v době vydání článku. Aktuální cenu vždy najdete na detailu produktu.

Kleštinové upínače, upínače na trn i prodloužené provedení v obou systémech najdete v kategorii CNC upínací systémy. Přesnou variantu je vhodné ověřit podle vřetena stroje a nástrojů, které nasazujete.

Časté dotazy

Shrnutí

Typ upínače určuje vřeteno stroje — ISO30, nebo HSK63F. Až potom volíte provedení: kleštinový na stopkové frézy, na trn pro hlavy a kotouče, prodloužený do těžko přístupných míst.

Upínač ale není bezúdržbový. Pravidelné čištění sedla a včasná výměna kleštiny drží upínací sílu tam, kde má být — a chrání jak nástroj, tak vřeteno.

Když si nejste jistí volbou, ověřte si rozhraní vřetena a nástroje, které chcete nasazovat.
