Dibond a hliníkové kompozity: čím řezat a čím frézovat drážku na ohyb
Kompozitní desky jako Dibond nebo Alucobond se řežou i ohýbají — a každá operace chce jiný nástroj. Na řez sáhnete po fréze na hliník, na ohyb po drážkovací fréze s přesným úhlem. Poradíme, jak je zkombinovat.
Co z toho plyne v praxi?
Kompozitní deska je sendvič — dvě tenké hliníkové desky a jádro z polyethylenu (PE) nebo nehořlavé minerální hmoty (A2). Na řezání se hodí fréza s geometrií na neželezné kovy, na ohyb drážkovací fréza s přesným úhlem (90°, 108°, 135°). U minerálních A2 jader sáhněte po diamantu, abrazivní jádro běžný tvrdokov rychle odrovná.
- Řez: jednobřitá fréza na hliník brání nalepování a dává čistou hranu.
- Ohyb: drážkovací fréza vyfrézuje V-drážku, po níž se deska přesně přehne.
- PE jádro zvládne tvrdokov, na minerální A2 volte diamant (PCD).
Proč kompozit chce jiný přístup než plech
Kompozitní desky — Dibond, Alucobond, Etalbond, Albond a další — jsou lehké, tuhé a rovné. Používají se na fasády, reklamní tabule, obklady i interiérové prvky. Tvoří je dvě lakované hliníkové desky a mezi nimi jádro. To jádro se ale liší: měkký polyethylen (PE), nehořlavý PE (FR), nebo minerální hmota (A2).
Pro nástroj to znamená dvě věci. Hliník na povrchu se rád lepí na břit a při špatné geometrii dělá otřepy. A jádro se chová pokaždé jinak — měkké PE se frézuje snadno, minerální A2 je abrazivní a tvrdokov v něm odchází rychleji.
Druhá specialita je ohyb. Deska se neohýbá jako plný plech — vyfrézuje se do ní V-drážka z jedné strany a po ní se přehne. Úhel drážky určuje výsledný úhel ohybu, takže tvar drážkovací frézy je klíčový.
Dvě operace, dva nástroje
Poznámka z praxe
U ohybu je zásadní hloubka drážky. Musí projít jádrem až téměř k lícové hliníkové vrstvě, ale tu nesmí naříznout — jinak ohyb praskne. Nechte tenký můstek jádra, na kterém deska drží. Přesnou hloubku si vyzkoušejte na odřezku.
Když se hliník lepí na břit i se správnou frézou, zkontrolujte posuv. Příliš pomalý posuv u neželezných kovů zvyšuje teplo a nalepování — často pomůže spíš přidat než ubrat.
Na řezání kompozitu
Jednobřité frézy s geometrií na neželezné kovy — čistý řez bez nalepování.
ITA — monolitní HW fréza na hliník, D 4, I 8, S 6, Z 1, RH
bez DPH
Menší průměr na jemnější detaily a užší dráhy. Jednobřitá geometrie na neželezné kovy drží řez čistý a omezuje nalepování hliníku.
Detail produktu
ITA — monolitní HW fréza na hliník, D 6, I 12, S 6, Z 1, RH
bez DPH
Silnější a delší varianta pro běžné formátování desek. Delší řezná část projede vyšší tloušťku desky, jednobřitá geometrie drží čistou hranu.
Detail produktuNa drážku a ohyb
Diamantové frézy na řez i V-drážku — pro minerální A2 jádra, kde tvrdokov nestačí.

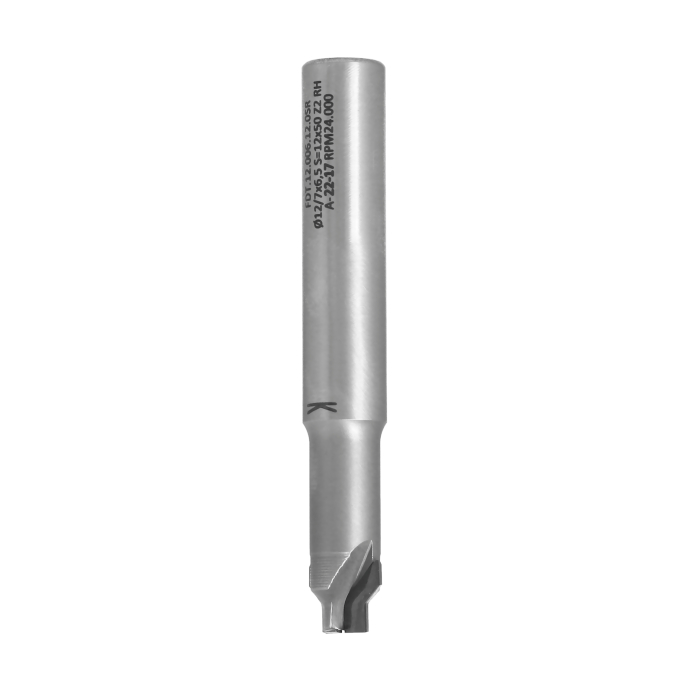

ITA FDT — DIA fréza na hranu s jedním zkosením, D 12, S 12, Z 2, RH
bez DPH
Diamantová fréza na řezání a zkosení hrany kompozitu s minerálním A2 jádrem. Diamant snese abrazi minerálního jádra, kde by tvrdokov rychle odešel.
Detail produktu

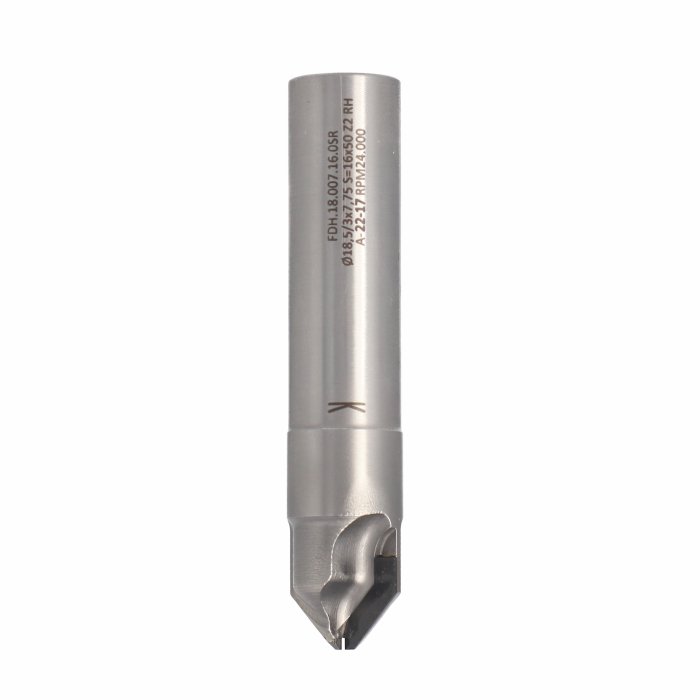

ITA FDH — DIA fréza na V-drážku, D 18,5, S 16, Z 2, RH
bez DPH
Diamantová drážkovací fréza pro V-drážku na ohyb. Vyfrézuje přesnou drážku, po níž se deska přehne pod požadovaným úhlem bez prasknutí lícové vrstvy.
Detail produktuUvedené ceny jsou bez DPH a platí v době vydání článku. Aktuální cenu vždy najdete na detailu produktu.
Drážkovací frézy vedeme ve variantách pro ohyb 90°, 108° i 135° a pro řez na PE jádro máme i tvrdokov s povlakem HC. Přesnou variantu je vhodné ověřit podle typu jádra, tloušťky desky a požadovaného úhlu ohybu.
Časté dotazy
Jak se kompozitní deska ohýbá?
Vyfrézuje se do ní V-drážka z jedné strany, skrz jádro téměř k lícové hliníkové vrstvě. Po té drážce se deska přehne. Úhel drážky (90°, 108°, 135°) určuje úhel ohybu.
Poznám z názvu desky, jaké má jádro?
Zpravidla ano. Označení PE nebo FR značí polyethylenové jádro (na FR nehořlavé), A2 minerální nehořlavé jádro. Na PE stačí tvrdokov, na A2 volte diamant.
Proč se mi hliník lepí na frézu?
Většinou kombinací nevhodné geometrie a nízkého posuvu. Použijte frézu na neželezné kovy, případně s povlakem HC, a zkontrolujte, jestli nejedete zbytečně pomalu.
Jak hluboko frézovat drážku na ohyb?
Skrz jádro až téměř k protilehlé hliníkové vrstvě, ale tu nenaříznout — musí zůstat tenký můstek, na kterém deska po ohybu drží. Hloubku si ověřte na odřezku.
Shrnutí
U kompozitních desek řešte operaci i jádro. Na řez fréza na hliník, na ohyb drážkovací fréza s přesným úhlem. PE jádro zvládne tvrdokov, na minerální A2 sáhněte po diamantu.
Klíčové je nepodcenit hloubku drážky u ohybu a posuv u řezu. Přesnou variantu je vhodné ověřit podle typu jádra, tloušťky desky a požadovaného úhlu ohybu.
Nevíte, kterou frézu na kompozit zvolit?
Pošlete nám typ desky a jádra, tloušťku, operaci (řez / ohyb) a úhel ohybu. Doporučíme vhodnou frézu nebo alternativu.
