Co z toho plyne v praxi?

Vakuový blok je spotřební díl. Sací deska se odírá, poškodí ji odjetá fréza nebo tvrdý náraz. U bloků VCBL-B vyměníte v takovém případě často jen tu desku — blok zůstává. To sníží náklad na náhradní díly a zkrátí odstávku stroje.

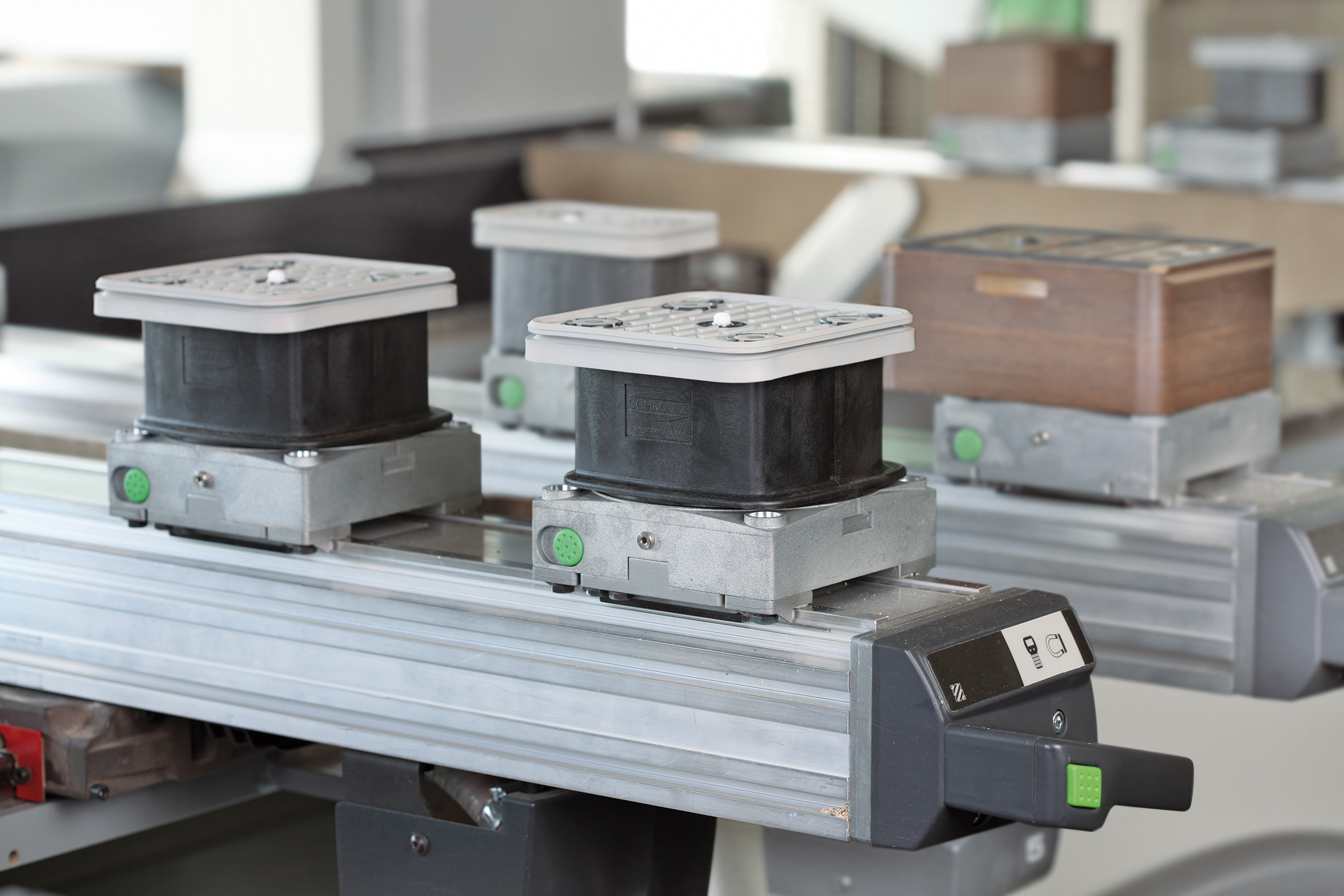

• Bloky jsou kompatibilní s původními a zasunou se do standardní zásuvky Biesse.
• Výška se volí podle stroje: 29 a 48 mm pro tříosé a čtyřosé, 74 mm pro pětiosé.
• Podle provedení bývají až o 30 % levnější než standardní bloky na trhu.

Co bloky VCBL-B umí

Upnutí v úzkých tolerancích

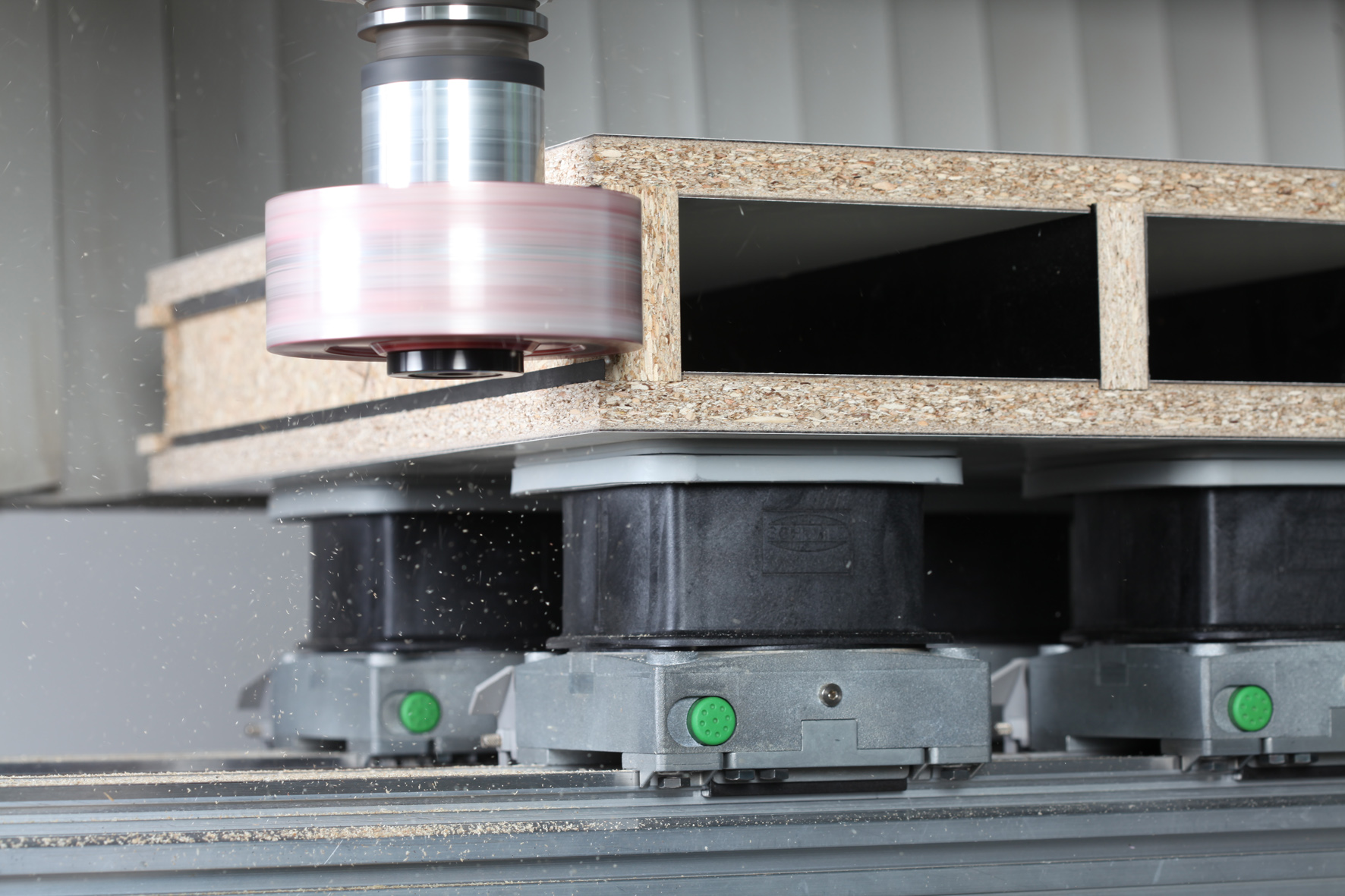

Kombinace tuhého krytu a pružného těsnění drží dílec ve správné poloze i tam, kde jedete vyšší posuvy. U rozměrných dílců z masivu je to rozdíl mezi kusem, který sedí, a kusem na dodělání.

Jakou výšku a velikost zvolit

Výška bloku se řídí strojem, půdorys pak velikostí a tvarem dílců, které obrábíte.

Poznámka z praxe

Když dílec ujíždí, nemusí být na vině blok. Nejdřív zkontrolujte, jestli je plocha obrobku čistá a rovná — na prachu ani na prohnutém dílci vakuum nedrží. Pak stav těsnicího profilu a nakonec výkon čerpadla.

Před nákupem si ověřte typ konzolového systému na svém stroji. Bloky VCBL-B jsou stavěné do standardních zásuvek Biesse; u jiného výrobce stolu je potřeba jiné řešení.

Vakuový blok VCBL-B 140 × 130, TV, H 29 mm, s uzávěrem

2 380,00 Kč 2 142,00 Kč −10 %

bez DPH

Největší půdorys z řady a nejnižší výška — pro tříosé a čtyřosé stroje. Vhodné tam, kde upínáte velké plochy a chcete co nejvíc kontaktní plochy na jeden blok.

Detail produktu

Vakuový blok VCBL-K1 PRO 125 × 75 × 100 mm

4 816,00 Kč 4 335,00 Kč −10 %

bez DPH

Jiná řada — samostatný blok s vlastní výškou 100 mm. Hodí se, když potřebujete dílec zvednout nad stůl a dostat nástroj pod něj, typicky u průchozích operací.

Detail produktu

Horní guma 120 × 120 mm do systému VCBL-T

546,00 Kč 492,00 Kč −10 %

bez DPH

Přesně ten typ dílu, o kterém je celý článek — spotřební horní část, kterou vyměníte místo celého bloku. Držte si jednu v zásobě, výměna pak zabere pár minut.

Detail produktu

Uvedené ceny jsou bez DPH a platí v době vydání článku. Aktuální cenu vždy najdete na detailu produktu.

Přesnou variantu je vhodné ověřit podle typu stolu, výšky konzoly a rozměrů dílců, které obrábíte.

Časté dotazy

Shrnutí

Hlavní přínos bloků VCBL-B není v tom, že drží lépe, ale v tom, že se opravují po dílech. Vyměnitelná sací deska znamená nižší náklady na náhradní díly a kratší odstávku, protože nečekáte na celý nový blok.

Zbytek je běžná technická rozvaha: výška podle počtu os stroje, půdorys podle velikosti dílců, těsnicí profil jako spotřební díl, který se hlídá.

Před nákupem si ověřte typ konzolového systému a rozměry, se kterými pracujete.

Nevíte, který blok zvolit?

Pošlete nám model stroje, typ konzolového stolu a rozměry dílců, které obrábíte. Doporučíme vhodný blok, výšku nebo náhradní díl.
