Výběr nástroje / Frézy na kompozity, plasty a hliník

Co z toho plyne v praxi?

Kompozity a plasty se na CNC chovají jinak než dřevo — hrozí ulpívání materiálu, odštěpování vláken nebo přehřívání. Správná volba frézy podle typu materiálu a operace (hrubování vs. dokončení) výrazně ovlivní kvalitu hrany a životnost nástroje.

• Hrubování kompozitů a plastů: rašplové frézy — volba rozteče zubů a typu čela (kulové CNS, multifunkční CNR, závrtné CNV).
• Dokončování: jednospirálové frézy série 198 (Ra/Ran pro hliník, Rp/Rpn pro plexisklo a kompozity).
• Dvouspirálové řady 186 a 199Ra pro CNC dokončování; speciální frézy pro Dibond, pěnu nebo hrubování hliníku.

Kompozity a plasty — v čem se liší

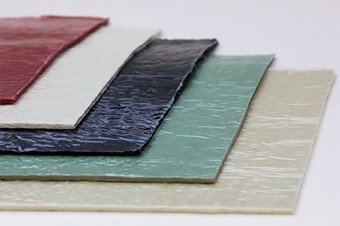

Kompozity jsou odolné materiály složené ze dvou nebo více složek s různými vlastnostmi, které se hojně používají v mnoha průmyslových odvětvích. Skládají se ze dvou prvků: matrice a výztuže (plniva).

Mezi nejčastější výztužná vlákna patří skleněná vlákna (GF), uhlíková vlákna (CF) a aramidová vlákna (AF), která dodávají materiálu vysokou odolnost proti stlačení a roztažení. Nejčastěji používanými pojivy jsou syntetické pryskyřice na bázi polyesterů, polyetherů (epoxidů), polyuretanů a silikonových pryskyřic — zajišťují tvrdost, pružnost a konzistenci. Kompozity jsou důležité v energetice, automobilovém průmyslu, letectví, stavebnictví, sanitární technice a osvětlení.

Na rozdíl od kompozitů jsou plasty uměle vyrobené materiály z polymerů. Hovorově se souhrnně nazývají „plasty“, což je zjednodušení — mezi jednotlivými typy polymerů existují velké rozdíly. Výhodou plastů je snadné zpracování a obvykle nízká hmotnost, což se promítá do nižších výrobních nákladů. Používají se ve strojírenství, automobilovém, leteckém, železničním a sanitárním průmyslu, při výrobě oken i sportovního vybavení.

Čtyři skupiny fréz na kompozity

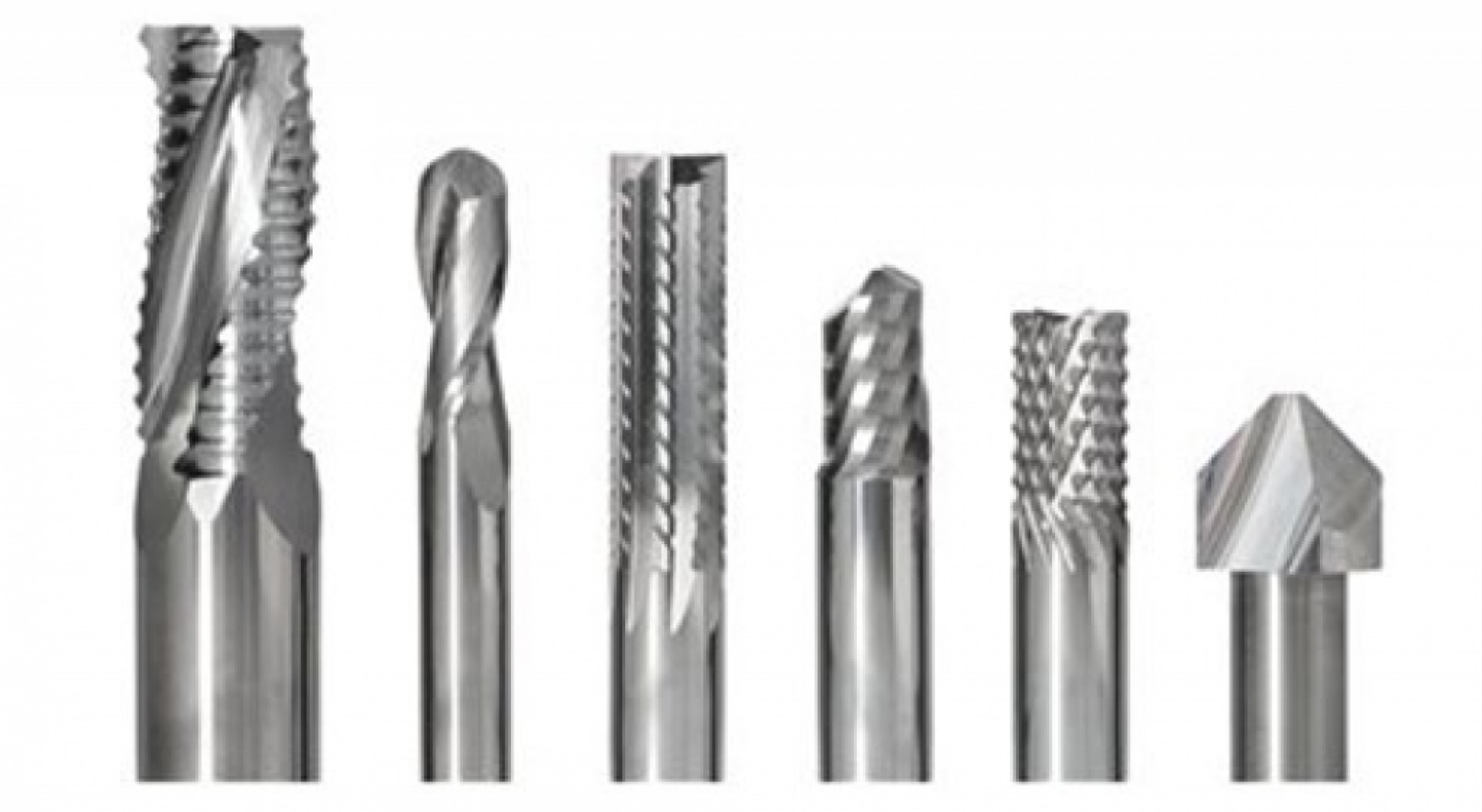

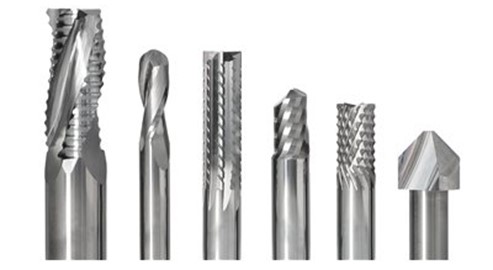

S ohledem na potřeby trhu a změny v používaných materiálech nabízí Stopkovefrezy.cz nástroje VHM pro zpracování kompozitních materiálů, plastů a hliníku. Frézy na kompozity dělíme do čtyř základních skupin: rašplové, jednospirálové, dvouspirálové a speciální. Díky široké škále geometrií a rozměrů je výběr správného nástroje přehledný. Frézy díky speciálnímu typu karbidu mají vyšší odolnost vůči tření, což prodlužuje životnost nástroje.

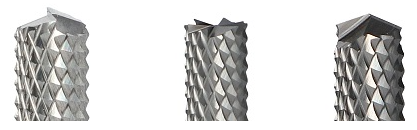

Rašplové frézy

Rašplové frézy jsou ideálním nástrojem pro hrubovací obrábění kompozitů a plastů. Jsou vyrobeny ze speciální odolné slitiny karbidu wolframu a jsou odolnější než běžné frézy.

Dělíme je podle geometrie břitu na frézy s jemnou, střední a širokou roztečí zubů. Podle typu čela nabízíme frézy s kulovým čelem CNS, s multifunkčním čelem CNR a se závrtným čelem CNV.

Vhodné pro plexisklo, uhlíková vlákna, grafity, kompozity, HPL, pryž a překližku.

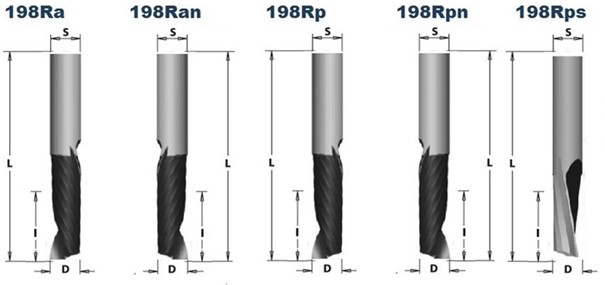

Jednospirálové frézy

Pro dokončovací práce s kompozity je vhodná jednospirálová fréza se speciální leštěnou čepelí z karbidu wolframu, která zaručuje ideální řez. Díky speciálnímu povlaku na drážce frézy nedochází k ulpívání odebraného materiálu. Jednospirálové frézy se vyrábějí v pěti provedeních s různými geometriemi zubů — díky jednoduchému označení je snadné vybrat ideální nástroj.

Pro hliník: frézy 198Ra nebo 198Ran s negativním odvodem třísky. Pro plexisklo a kompozity: 198Rp a 198Rpn. Speciální typ je fréza 198Rps s úhlem spirály 10° pro kompozity a plasty.

Jednospirálové frézy jsou vhodné pro hliník, plexisklo, ABS, polyethylen a HPL.

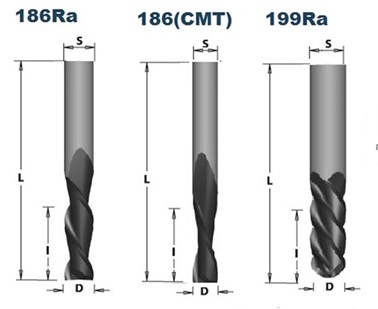

Dvouspirálové frézy

Dvouspirálové frézy jsou určené pro obrábění na CNC strojích. Vyznačují se delší životností díky speciálnímu typu karbidu. Leštěná drážka na třísky zabraňuje ulpívání materiálu a umožňuje dosáhnout dokonalé povrchové úpravy hran obrobku. Frézy jsou k dispozici ve 3 různých geometriích břitu pro dokončovací práce.

• 186Ra — hliník, pozitivní odvod třísek, úhel spirály 30°
• 186 — hliník a kompozity, úhel spirály 20°
• 199Ra — speciální fréza na hliník s rádiusovým čelem

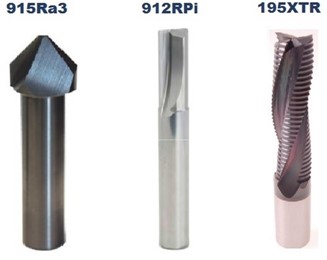

Speciální frézy

Speciální frézy jsou určené pro konkrétní aplikace. Mezi ně patří verze 915Ra ve třech provedeních pro tvarování Dibondu pod úhly 90°, 108° a 135°, verze 912Rpi — dvouspirálová fréza s jednou sníženou spirálou pro obrání pěny — a frézy 195XTR pro hrubovací obrábění hliníku.

Časté dotazy

Shrnutí

Frézování kompozitů a plastů vyžaduje správnou geometrii nástroje — od hrubovacích rašplových fréz přes jedno- a dvouspirálové řady 198 a 186 až po speciální nástroje pro Dibond, pěnu nebo hliník.

Karbid prémiové třídy a speciální povlaky snižují tření a prodlužují životnost. Při výběru zohledněte materiál (GF, CF, plexisklo, HPL…), typ operace a váš CNC stroj.
