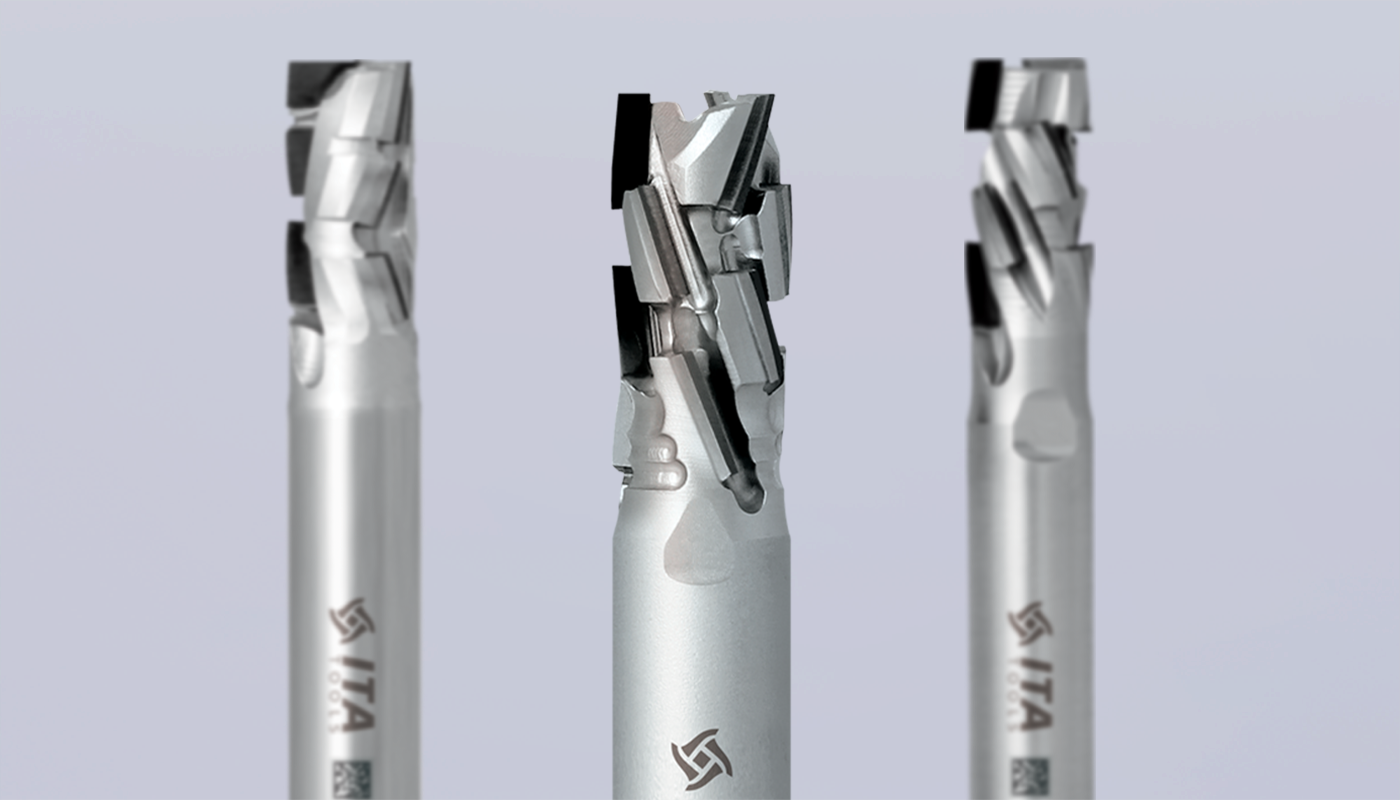

Frézy pro nesting: podle čeho vybírat, když nástroj zároveň vrtá i řeže
Nesting nahrazuje řezání na formátovací pile jedním průchodem na CNC. Nástroj se ale musí umět zavrtat shora, odvést třísku z celé tloušťky desky a vydržet vysoký posuv — a to není práce pro běžnou stopkovou frézu.
Co z toho plyne v praxi?
Fréza pro nesting musí zvládnout dvě věci najednou: zavrtat se do materiálu shora a pak řezat celou tloušťkou desky. Proto má diamantové břity i na čele a spirálovou geometrii stavěnou hlavně na odvod třísek — bez toho se tříska zasekne v řezu a hrana se pokazí.
- Průměr vybírejte podle poloměru nejmenšího tvaru, který řežete — ne podle toho, co máte v zásobníku.
- Uspořádání destiček (pozitivní / negativní) se volí podle technologie stroje, ne podle materiálu.
- Bez tuhého upnutí (termo nebo hydro) z nástroje nedostanete deklarované posuvy.
Čím se nesting liší od běžného frézování
Při nestingu vyřežete celou desku na jednom stroji, včetně zakřivených a nepravidelných tvarů. Odpadne dělení na formátovací pile a s ním i manipulace mezi pracovišti. U čalouněného nábytku se to používá běžně, ale postupně to přebírají i výrobci korpusového nábytku — hlavně kvůli nízkému odpadu materiálu.
Rozdíl pro nástroj je zásadní. Fréza projíždí materiál po celé tloušťce a pracuje pod spodní hranou dílce. Proto se pod desku dává obětovaná podkladová deska, do které se nástroj mírně zapustí. Ta se pak každý cyklus zarovnává — obvykle velkoprůměrovou hoblovací frézou s vyměnitelnými tvrdokovovými nebo diamantovými břity.
Druhá věc je zavrtání. Nástroj se do desky často zanořuje shora, takže musí řezat i čelem. U diamantových fréz pro nesting jsou proto diamantové i čelní břity — běžná stopková fréza tohle nedělá a při zápichu se rychle odrovná.
Co dělá nestingovou frézu nestingovou
Doporučení podle provozu
Členité tvary, malé rádiusy
Menší průměr, typicky 10 mm. Dostanete se do užších oblouků, ale počítejte s nižším posuvem než u silnějšího nástroje.
Série a plné využití desky
Průměr 12 mm se zesíleným tělem. Tužší nástroj snese vyšší posuv a řez zůstává úzký, takže z desky dostanete víc dílců.
Údržba podkladové desky
Na zarovnávání použijte velkoprůměrovou frézu s vyměnitelnými břity — tvrdokovovými, nebo diamantovými podle toho, jak často desku srovnáváte.
Poznámka z praxe
Nejčastější důvod, proč drahá diamantová fréza nedává očekávaný výsledek, není nástroj, ale upnutí. Kleštinový systém s vůlí sebere z posuvu tolik, že se investice do nástroje nevrátí. U nestingu se vyplatí termo nebo hydro upínač.
Druhá věc je podkladová deska. Když je vydřená nebo nerovná, netěsní podtlak a dílec se za provozu hne. Otřepy pak vypadají jako vina nástroje, ale příčina je pod deskou.
Ostření se u těchhle nástrojů vyplatí plánovat
Diamantová fréza pro nesting není spotřební díl — počítá se s tím, že ji několikrát pošlete na servis. Zajišťujeme ostření diamantových i tvrdokovových nástrojů. Posílejte je dřív, než přestanou řezat: přetažený břit se opravuje hůř a z nástroje dostanete míň cyklů.
Vybrané frézy k tématu
Dva průměry, které pokrývají většinu nestingových zakázek. Další provedení najdete v kategorii.
ITA DTE — DIA stopková fréza pro NESTING TURBO, D 10, I 22, L 70, S 12, Z 3+1, RH
bez DPH
Menší průměr pro členitější tvary. Řezná délka 22 mm pokryje běžné tloušťky desek a stopka 12 mm sedne do standardního upínače. Určeno na laminovanou i surovou dřevotřísku, MDF a překližku.
Detail produktu

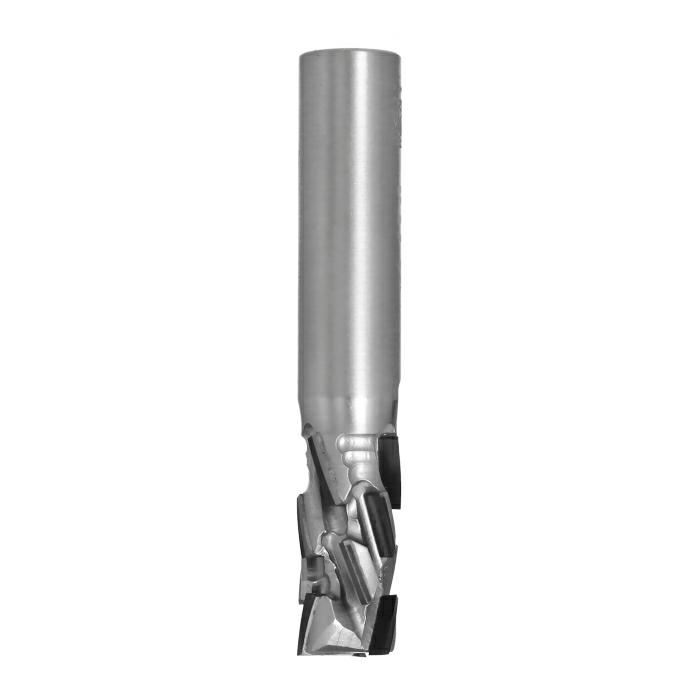

ITA DTM — DIA stopková fréza pro NESTING, D 12, I 24, L 70, S 12, Z 3+3, RH
bez DPH
Silnější průměr s vyšším počtem břitů — volba pro série a vyšší posuvy. Řezná délka 24 mm, stopka 12 mm. Tam, kde vám u desítky klesá výkon nebo kolísá hrana, je tohle další krok.
Detail produktuUvedené ceny jsou bez DPH a platí v době vydání článku. Aktuální cenu vždy najdete na detailu produktu.
Podle uspořádání břitů vybírejte v kategoriích Pro NESTING Z3+1 TURBO, Z3+3 a Z2+2. Přesnou variantu je vhodné ověřit podle stroje, materiálu a požadovaného posuvu.
Časté dotazy
Můžu na nesting použít běžnou stopkovou frézu?
Krátkodobě ano, ale nedopadne to dobře. Běžná fréza nemá diamantové čelo pro zápich a její geometrie není stavěná na odvod třísky z plné tloušťky desky. Projeví se to na hraně i na životnosti.
Desítka, nebo dvanáctka?
Řídí se to nejmenším poloměrem ve vašich dílcích. Když tvary desítku nevyžadují, dvanáctka je tužší a snese vyšší posuv. Užší řez u menšího průměru zase znamená o něco méně odpadu.
Potřebuju kvůli nestingu měnit upínač?
Pokud chcete jet deklarované posuvy, tak ano. Termo nebo hydro upínač eliminuje házivost, která u vysokých posuvů rozhoduje o kvalitě hrany i o životnosti nástroje.
Jak často zarovnávat podkladovou desku?
Zpravidla každý cyklus. Nástroj se do ní zapouští, takže se postupně vydírá — a jakmile přestane být rovná, ztratíte podtlak a s ním i přesnost.
Shrnutí
Fréza pro nesting se vybírá podle tří věcí: nejmenšího poloměru ve vašich dílcích, technologie stroje (a tím i uspořádání destiček) a posuvu, který chcete jet. Průměr 10 mm na členité tvary, 12 mm se zesíleným tělem na série.
Nástroj sám ale nestačí. Bez tuhého upnutí a rovné podkladové desky se z něj deklarované parametry nedostanou a otřepy budete řešit dál.
Přesnou variantu je vhodné ověřit podle stroje, materiálu a požadovaného výsledku.
Nevíte, kterou frézu pro nesting zvolit?
Pošlete nám typ CNC stroje, upínací systém, materiál a nejmenší poloměr, který řežete. Doporučíme vhodný průměr a provedení nebo alternativu.
