Správné usazení kleštiny do CNC upínače: malý detail, který rozhoduje o přesnosti frézování
Přesnost CNC obrábění nezačíná až výběrem stopkové frézy. Stejně důležité je správné sestavení kleštiny, převlečné matice a upínače. Chybná montáž může způsobit horší házení nástroje, rychlejší opotřebení nebo poškození celé upínací sestavy.
CNC ER kleštiny Upínání nástrojůCo z toho plyne v praxi?
I kvalitní stopková fréza nebude pracovat správně, pokud není přesně upnutá. Správně usazená kleština zlepšuje přesnost obrábění, prodlužuje životnost nástroje i samotného upínače a snižuje riziko vibrací během práce.
- vyšší přesnost upnutí nástroje,
- delší životnost kleštiny i upínače,
- menší riziko poškození nástroje a horší kvality řezu.
Proč je správné usazení kleštiny tak důležité?
Upínací kleština přenáší upínací sílu mezi CNC upínačem a stopkou nástroje. Pokud není správně zacvaknutá do převlečné matice nebo je sestava složená nesprávně, nemusí být nástroj upnutý souosě. Výsledkem mohou být vibrace, horší kvalita obráběné hrany nebo zvýšené zatížení vřetena.
Přesné sestavení zabere jen několik sekund, ale výrazně ovlivňuje stabilitu frézování. Platí to jak pro běžné dřevoobráběcí CNC stroje, tak pro obrábění MDF, překližky, lamina, plastů nebo dalších deskových materiálů.
Postup montáže ER a OZ kleštiny
- Vložte kleštinu drážkou do pojistného kroužku v převlečné matici u označení na jejím dně.
- Zatlačte kleštinu ve směru zacvaknutí, dokud správně nezapadne do matice.
- Teprve potom našroubujte převlečnou matici s kleštinou do CNC upínače.
- Po zasunutí stopkové frézy nebo jiného nástroje doporučujeme finální dotažení provést momentovým klíčem podle doporučení výrobce upínače.
Jak kleštinu správně vyjmout
- Vyšroubujte převlečnou matici z upínače.
- Zatlačte na čelo kleštiny.
- Současně vychylte zadní část kleštiny na opačnou stranu od značky.
- Kleština se uvolní z pojistného kroužku a lze ji bezpečně vyjmout.
Doporučení z praxe

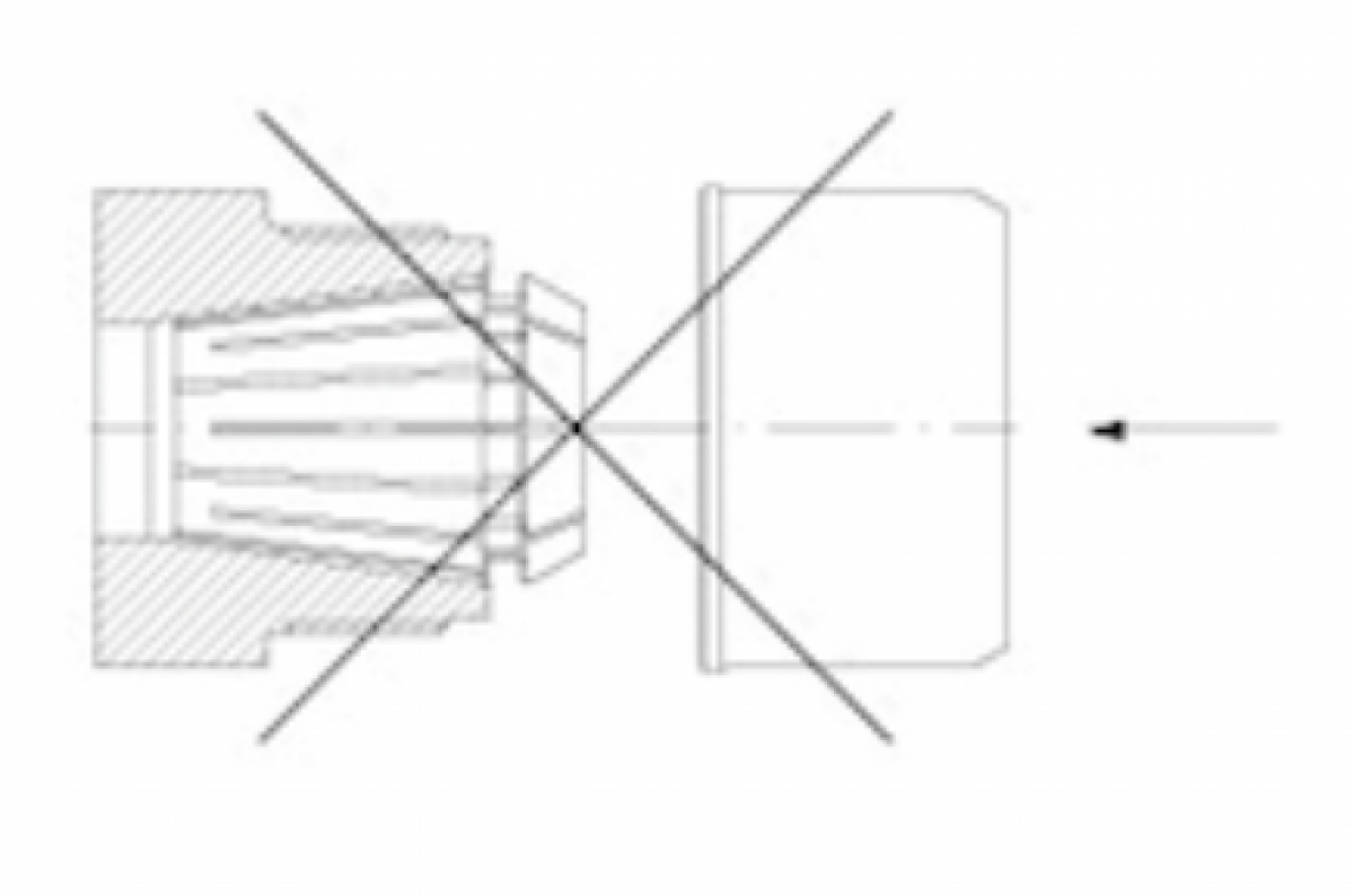

Nikdy nevkládejte kleštinu do kuželu upínače až po našroubování matice. Správný postup je nejprve zacvaknout kleštinu do převlečné matice a teprve potom celý komplet našroubovat do upínače. Nesprávné sestavení může trvale poškodit přesnost kleštiny i samotného upínače.
Doporučené produkty
Upínací kleštiny pro CNC stroje
Správně zvolená a nepoškozená kleština je základem přesného upnutí stopkové frézy i dlouhé životnosti celé upínací sestavy.
Časté dotazy
Mohu vložit kleštinu přímo do kuželu upínače?
Ne. Kleština musí být nejprve správně zacvaknutá do převlečné matice a až potom se montuje do upínače.
Je momentový klíč opravdu potřeba?
Pokud je to možné, ano. Pomáhá dosáhnout správné upínací síly a omezuje riziko přetažení nebo nedostatečného dotažení.
Co může způsobit špatně usazená kleština?
Horší přesnost obrábění, vibrace, rychlejší opotřebení nástroje i možné poškození upínače.
Nevíte, která kleština nebo upínač je vhodný pro váš stroj?
Pošlete nám typ CNC stroje, označení upínače a průměr stopky nástroje. Pomůžeme vám vybrat vhodnou kleštinu nebo doporučíme odpovídající alternativu.
