Výběr nástroje / CNC upínací systémy

Co z toho plyne v praxi?

Kleštinový upínač je univerzální a levnější na pořízení. Termo upínač jde po přesnosti: nemá matici ani kleštinu, takže odpadá hlavní zdroj házivosti. Čím menší házivost, tím čistší hrana a delší život nástroje při stejném posuvu.

• Termo dává smysl tam, kde jedete vysoké posuvy, pohledovou hranu nebo drahé diamantové frézy.
• Kleština zůstává praktická tam, kde často měníte průměry stopek a nemáte indukční ohřev.
• Vždy zkontrolujte typ kužele stroje (HSK63F, HSK36F a další) — ten určuje, co vůbec můžete nasadit.

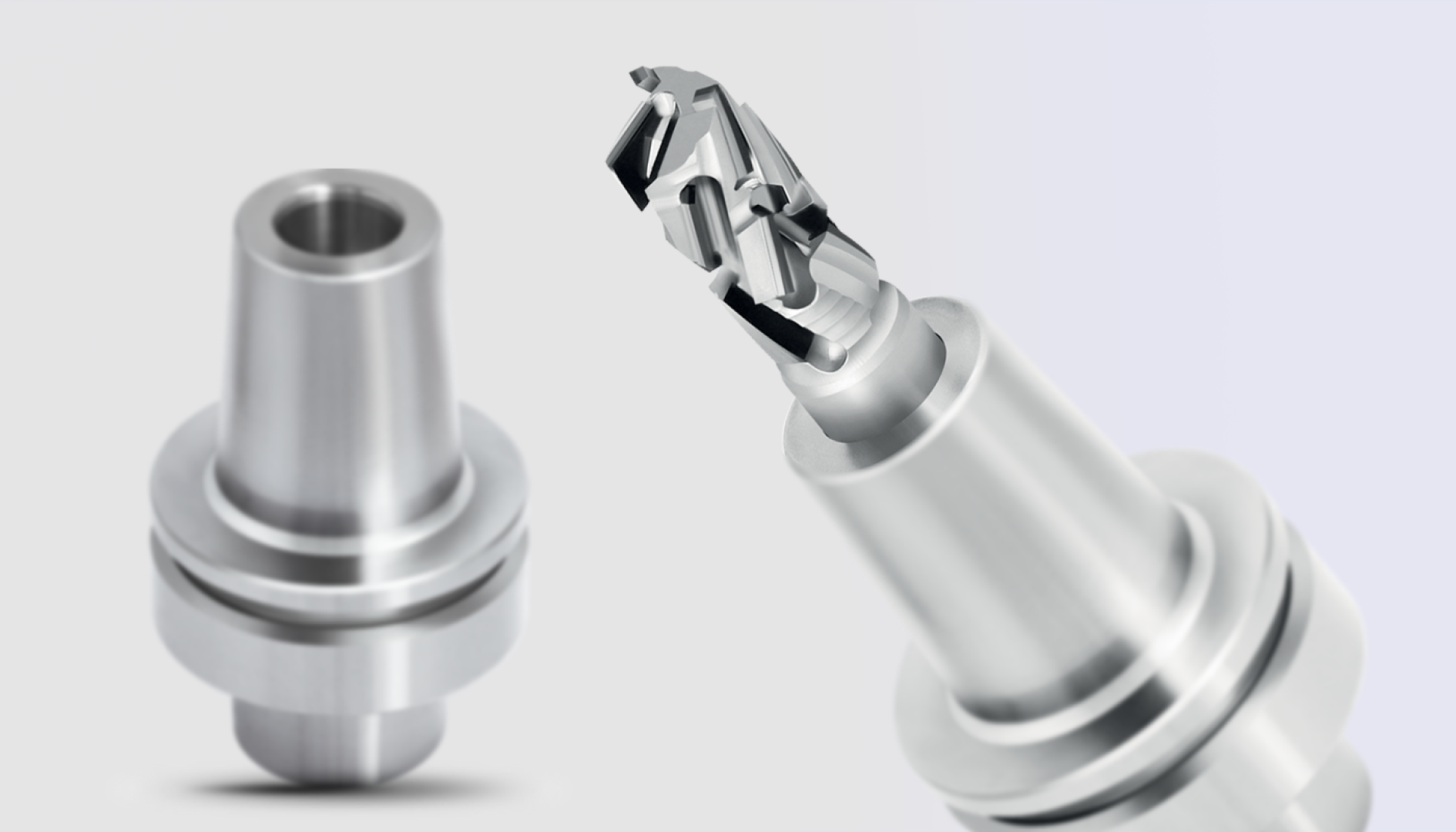

Kleštinový a termo upínač vedle sebe

Oba systémy mají své místo. Rozdíl je hlavně v přesnosti, v údržbě a v tom, jak rychle měníte nástroje.

Kde se investice do upínače vrátí nejrychleji

U diamantových fréz. Řada DTI má břity nastavené pod agresivním úhlem, což drží dokonalou hranu i na náročných materiálech, jako jsou desky potažené papírem nebo fólií. Řada DTM je stavěná na nesting při vysokých posuvech. Obojí ale potřebuje přesné upnutí, jinak výhodu nevyužijete.

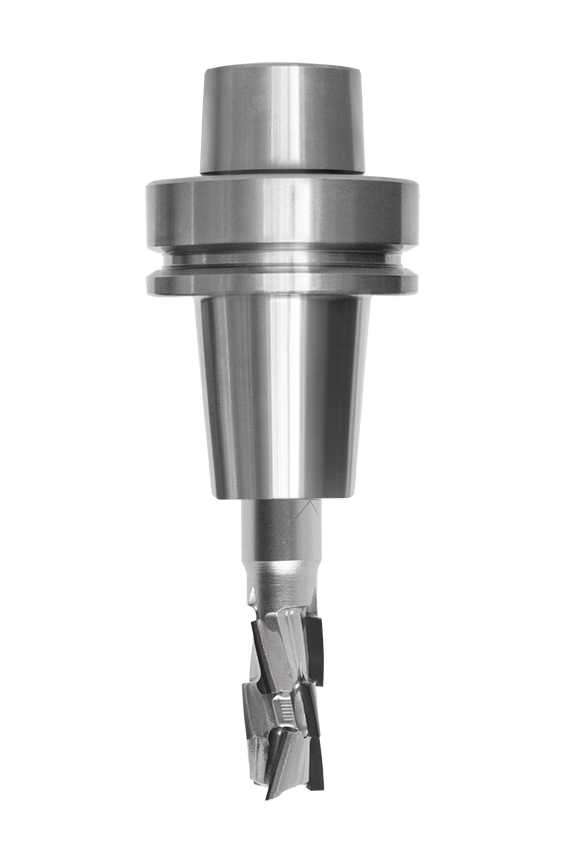

Na snímku vysokorychlostní fréza DTI nasazená v termoupínači.

Doporučení podle provozu

Poznámka z praxe

Než začnete řešit upínač, ověřte kužel na stroji. HSK63F a HSK36F nejsou zaměnitelné a nákup podle fotky bývá drahá chyba. Stejně tak si zkontrolujte průměr stopky nástroje — termo upínač je vázaný na konkrétní průměr, kleština má rozsah.

A pokud kvalita hrany kolísá i po výměně upínače, podívejte se na stav vřetena a na odsávání. Přesný upínač nezachrání stroj s vůlí.

Montáž a ostření nástrojů v termo upínačích

Indukční ohřev nemá v dílně každý, proto nabízíme bezplatnou montáž nástrojů na speciálním stroji. K tomu zajišťujeme ostření nástrojů namontovaných v termo upínačích — nástroj nemusíte demontovat a vracíte ho do provozu připravený k práci.

Jak montáž probíhá, si můžete pustit ve videu níže.

ITA HSK63F na TERMO upínací systém s prodlouženým tělem SLIM, D 10

11 773,00 Kč 10 595,70 Kč −10 %

bez DPH

Termo varianta pro stopku 10 mm. Prodloužené štíhlé tělo se hodí tam, kde běžný upínač koliduje s dílcem nebo upínkami — typicky na pětiosých strojích.

Detail produktu

ITA Upínač HSK63F na kleštinový systém, D 25, RH

2 809,00 Kč 2 528,10 Kč −10 %

bez DPH

Klasické řešení pro provozy, kde často střídáte průměry stopek. Výměnu nástroje zvládnete bez dalšího vybavení přímo u stroje.

Detail produktu

ITA Kleština ER32, D 33, F 3

336,00 Kč 302,40 Kč −10 %

bez DPH

Spotřební díl, na kterém se šetřit nevyplatí. Opotřebená kleština je jedním z prvních zdrojů házivosti — držte v dílně náhradní kus.

Detail produktu

Uvedené ceny jsou bez DPH a platí v době vydání článku. Aktuální cenu vždy najdete na detailu produktu.

Další provedení kuželů a průměrů najdete v podkategorii Upínače.

Časté dotazy

Shrnutí

Upínač berte jako součást nástroje, ne jako příslušenství. Kleštinový systém je univerzální a nenáročný na vybavení. Termo upínač jde po přesnosti — eliminuje házivost, nezanáší se prachem a díky štíhlému tělu se dostane i tam, kde matice překáží.

Volba se láme na tom, jak jedete: u vysokých posuvů, nestingu a diamantových fréz se termo vrátí nejrychleji. U pestré zakázkové práce s různými průměry stopek často zůstane kleština rozumnější.

Přesnou variantu je vhodné ověřit podle stroje, kužele a průměru stopky používaných nástrojů.

Nevíte, který upínač zvolit?

Pošlete nám typ stroje, kužel vřetena a průměry stopek, které používáte. Doporučíme vhodný upínač nebo alternativu a domluvíme montáž nástroje.
