Výběr nástroje / Diamantové stopkové frézy

Co z toho plyne v praxi?

S nástupem deskových materiálů typu MDF a DTD roste nároky na výdrž a stabilitu frézy. Polykrystalický diamant (PKD) dává delší životnost než běžný tvrdokov, ale výsledek ovlivní i přesnost dříku, vyvážení, materiál těla a možnost opakovaného ostření.

• U CNC frézování desek volte řadu podle počtu břitů a typu operace — od jednobřitých DT1 po nestingové DTN a turbo DTE.
• Tolerance dříku h6 a třída vyvážení G2.5 ovlivňují držení ve sklíčidle, vibrace a kvalitu hrany.
• Tělo z nerezové oceli snižuje riziko koroze; laserové ostření prodlužuje životnost a umožňuje více přebroušení než u mnoha konkurenčních fréz.

Proč diamantové frézy pro deskové materiály

Profesionální výroba diamantového nástroje pro dřevoobrábění je relativně nová. Dnes se pro nástroje používají nástrojová ocel, rychlořezná ocel (HS, HSS), karbid wolframu — tvrdokov (HW, HM, SK) a polykrystalický diamant (PKD).

S materiály jako MDF, DTD a LDTD vznikla potřeba vyšší efektivity a odolnosti proti opotřebení. Od poloviny 80. let 20. století se v nábytkářském průmyslu postupně přechází na polykrystalický diamant. U fréz dostupných na Stopkovefrezy.cz (řady ITA TOOLS) hraje roli nejen samotný diamant, ale i konstrukce těla, přesnost výroby a možnost servisu.

Čím se liší kvalitní diamantová fréza

Tolerance dříku h6

H6 znamená, že rozdíl měření průměru dříku v náhodném průřezu je menší než 0,011 mm. V kleštinovém sklíčidle to znamená spolehlivější upnutí — důležité zejména u hydraulických a termo sklíčidel.

Drsnost stopky Ra < 0,3 μm

Hladký povrch stopky zajišťuje, že síla ve sklíčidle působí rovnoměrně po celém obvodu. Méně mikro nerovností — stabilnější držení při vyšších otáčkách.

Vyvažování G2.5

Třída dynamického vyvážení G2.5 je nejvyšší normou ISO pro toleranci nástrojů. Nízká odchylka snižuje vibrace a pomáhá udržet čistou hranu při dlouhém běhu na CNC.

Tělo z nerezové oceli

Na rozdíl od mnoha konkurenčních fréz jsou těla vyrobená z nerezové oceli, aby se omezila koroze. V dílně s vlhkostí a agresivním prachem z deskových materiálů to prodlužuje životnost nástroje.

Rozdíly oproti běžné konkurenci

• Zesílené tělo — vyšší pevnost a stabilita při náročnějším frézování.
• Tělo z nerezové oceli — odolnost proti korozi.
• Zkosený povrch mezi řeznými hranami zlepšuje akustické vlastnosti a snižuje hluk.
• Uzemněná část od úhlu odklonu — méně drsný a nepřilnavý povrch.
• Poloměr rohu v místech odkrytých pro třísky zvyšuje pevnost nástroje.

Tolerance tělesa h6 vs. konkurence

ITA TOOLS

Konkurence

Tolerance tělesa je vyrobena s přesností h6. Všechny díly jsou měřeny před ukončením výroby.

U konkurenčních fréz bývá tolerance rozměrů výrazně větší — frézy z jedné řady mohou mít různé rozměry.

Příliš malý průměr komplikuje montáž do upínacího pouzdra (hydraulická a termo sklíčidla), příliš velký průměr ztěžuje zasunutí do sklíčidla.

Výsledky porovnávacích testů

Test 1 — dvojité dimenzování dřevotřísky (DTN)

Testovací podmínky

Fréza: DTN (CMT SERIES 142) D=16 I=35 S=25

Materiál: dřevotříska, 30 mm (2× 15 mm)

Stroj: CNC BIESSE GANTRY

Otáčky: 20 000/min · Feed: 10 m/min

Operace: dvojité dimenzování desek

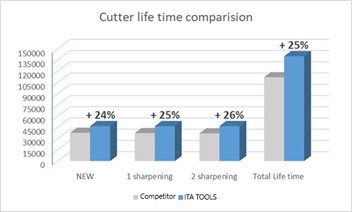

Zbrusu nová fréza ITA TOOLS byla o 24 % účinnější — zákazník vyrobil téměř o 9 000 m více. Po dvou broušeních konkurenční frézy neměly dostatek diamantu pro další ostření (celkem 111 900 m). Fréza ITA TOOLS zvládla 140 000 m (+25 %, tj. 28 000 m navíc) a lze ji brousit potřetí. Při třetím ostření kolem 40 000–45 000 m může celkový výsledek dosáhnout cca 180 000 m. Na překonání jedné frézy ITA TOOLS by zákazník potřeboval 1,6 frézy od konkurence.

Test 2 — melaminová dřevotříska 18 mm (DTA)

Testovací podmínky

Fréza: DTA (CMT SERIES 140) 12×25 a 16×45

Materiál: melaminové dřevotřískové desky, 18 / 36 mm

Stroj: CNC FELDER FORMAT 4 PROFIT H20

Otáčky: 20 000/min · Feed: dle operace

Operace: frézování desek

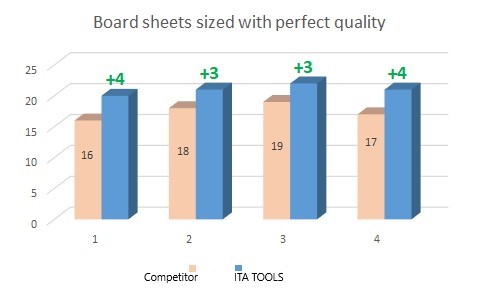

Test na bílé melaminové dřevotřísce 18 mm KronoSwiss (formát 2500×1250×18). Práce končí při poškození řezné hrany — měří se počet desek s dokonalou hranou. Fréza ITA TOOLS umožnila frézovat o 20 % více materiálu. Za životnost vyrobila o 14 listů více než konkurence (průměr konkurence 17 listů) — to odpovídá zhruba 80 % jednoho cyklu navíc.

Test 3 — nesting překližky (DTN)

Porovnání dvou zcela nových řezaček v operaci nesting překližky 10/15 mm. Fréza ITA TOOLS byla o 20 % účinnější — zákazník vyrobil téměř o 7 000 m více než dříve dodávaná konkurenční fréza.

Laserové ostření diamantových fréz

Diamantové frézy jsou broušeny novou laserovou technologií. Ostření laserem přináší:

• nezahřívá nástroj při opravě,
• opravu / výměnu DIA zubu,
• maximální přesnost ostření (libovolný profil),
• ostření nástrojů s lamači třísek,
• hladší řezný břit — laser zanechává dokonalý povrch,
• souběžné odstranění PCD a podkladu,
• jednoduché naostření silně opotřebeného DIA zubu,
• prokazatelně delší životnost nástrojů,
• šetrnost k životnímu prostředí.

Více k laserovému broušení na itatools.cz/ostreni. Máte-li zájem o broušení, kontaktujte nás nebo vyplňte formulář pro broušení DIA nástrojů.

Časté dotazy

Shrnutí

Diamantové frézy pro deskové materiály nejsou jen o samotném PCD — rozhoduje konstrukce těla, přesnost h6, vyvážení G2.5, materiál stopky a možnost laserového ostření. Řady DT1 až DTE pokrývají různé typy operací od jednobřitých fréz po nesting a turbo varianty.

Při výběru si ověřte materiál, typ stroje, požadovaný povrch hrany a zda plánujete nástroj ostřit opakovaně. Porovnávací testy ukazují výrazný rozdíl ve výdrži oproti běžné konkurenci — zejména tam, kde záleží na každém metru nebo každé desce s čistou hranou.
