Výběr nástroje / Materiály řezných nástrojů

Co z toho plyne v praxi?

HW, HM a SK je jeden materiál — slinutý karbid, česky tvrdokov. PCD, PKD a DIA je taky jeden materiál — polykrystalický diamant. Zkratky se liší jazykem a zvyklostí výrobce, ne tím, co je v nástroji. Skutečný rozdíl hledejte jinde: v kvalitě karbidu, v povlaku a v provedení břitu.

• Fréza z HW není lepší ani horší než fréza z HM jen kvůli zkratce.
• DIA není „levnější diamant“ než PCD. Jde o totéž.
• Podstatná volba je mezi tvrdokovem a diamantem — a ta se počítá v ceně na metr řezu.

Slinutý karbid: HW = HM = SK

Slinutý karbid vzniká slinováním velmi tvrdých zrn karbidu wolframu s kovovým pojivem, většinou kobaltem. Je tvrdý a zároveň dost houževnatý, aby nepraskal při běžné práci. Proto je z něj většina monolitních fréz a pájených břitů na dřevo a deskové materiály.

V anglických katalozích uvidíte ještě carbide, tungsten carbide nebo cemented carbide. Pořád stejný materiál.

Polykrystalický diamant: PCD = PKD = DIA

Polykrystalický diamant je vrstva ze slinutých zrn syntetického diamantu, obvykle na podložce z karbidu. Připájí se na tělo nástroje jako břit. Je výrazně tvrdší než tvrdokov a v abrazivních materiálech vydrží mnohonásobně déle.

Tvrdokov, nebo diamant: kdy co

Poznámka z praxe

Stejná zkratka neznamená stejnou kvalitu. Dvě frézy z HW se můžou výrazně lišit výdrží — rozhoduje velikost zrna karbidu, podíl pojiva, povlak a hlavně geometrie a přesnost broušení. Ze zkratky poznáte, z čeho nástroj je. Jak dobře řeže, poznáte až z parametrů a z praxe.

Když srovnáváte tvrdokov s diamantem, nepočítejte jen cenu nástroje. Spočítejte, kolik metrů každý ujede do přeostření a kolik vás stojí výměna a prostoj. U sériové práce v laminu tím diamant často vyjde levněji.

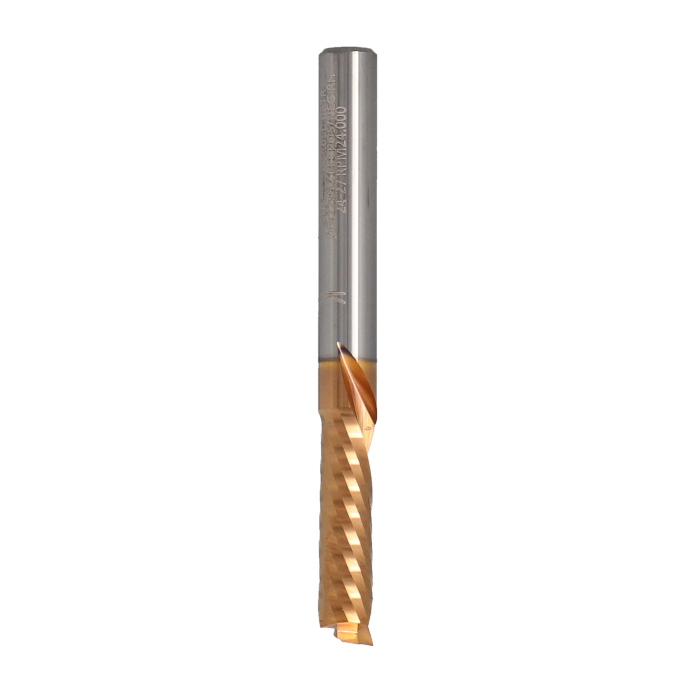

Monolitní HW fréza dokončovací pozitivně-negativní, D 6, Z 1+1, RH

876,00 Kč 788,40 Kč −10 %

bez DPH

HW v názvu znamená slinutý karbid neboli tvrdokov — totéž co HM nebo SK jinde. Na lamino s čistou horní i spodní hranou v menších sériích.

Detail produktu

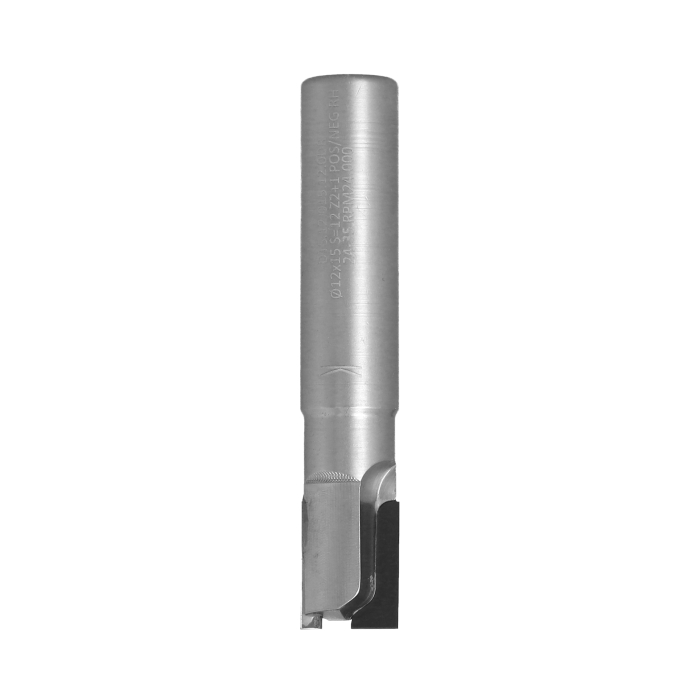

ITA DTS — DIA stopková fréza pro frézování HPL, D 12, Z 2+1, RH

7 326,00 Kč 6 593,40 Kč −10 %

bez DPH

DIA v názvu znamená polykrystalický diamant — totéž co PCD nebo PKD jinde. Na HPL a abrazivní desky, kde tvrdokov rychle tupne.

Detail produktu

Uvedené ceny jsou bez DPH a platí v době vydání článku. Aktuální cenu vždy najdete na detailu produktu.

Diamantové frézy najdete v kategorii Diamantové stopkové frézy.

Shrnutí

HW, HM a SK je slinutý karbid neboli tvrdokov. PCD, PKD a DIA je polykrystalický diamant. Zkratky se liší podle jazyka a výrobce, materiál zůstává stejný.

Při výběru proto neřešte zkratku, ale materiál a provedení: tvrdokov na univerzální práci a menší série, diamant na abrazivní desky v sérii. Když si nejste jistí, napište nám, co a na čem obrábíte.
